Este modulo ESP8266 que por defecto funciona por comandos AT, gracias a los aportes de la comunidad se ha realizado la integracion con Arduino IDE.
Este modulo (ESP8266) integra las capacidades de un Arduino + Wifi (Ethenet) la combinación perfecta y sencilla por mas o menos 1 dolar, personalmente solo lo utilizo en mis aplicaciones en integraciones industriales, este modulo es perfecto.
Video de explicación paso a paso de Instalación y configuración de Arduino IDE
Materiales
1 ESP8266 - 01
2 Convertidor FTDI Usb - ttl serial
3 Regulador de 5v a 3.3v
2 Pulsadores
1 resistencia 10k
1 Diodo Led

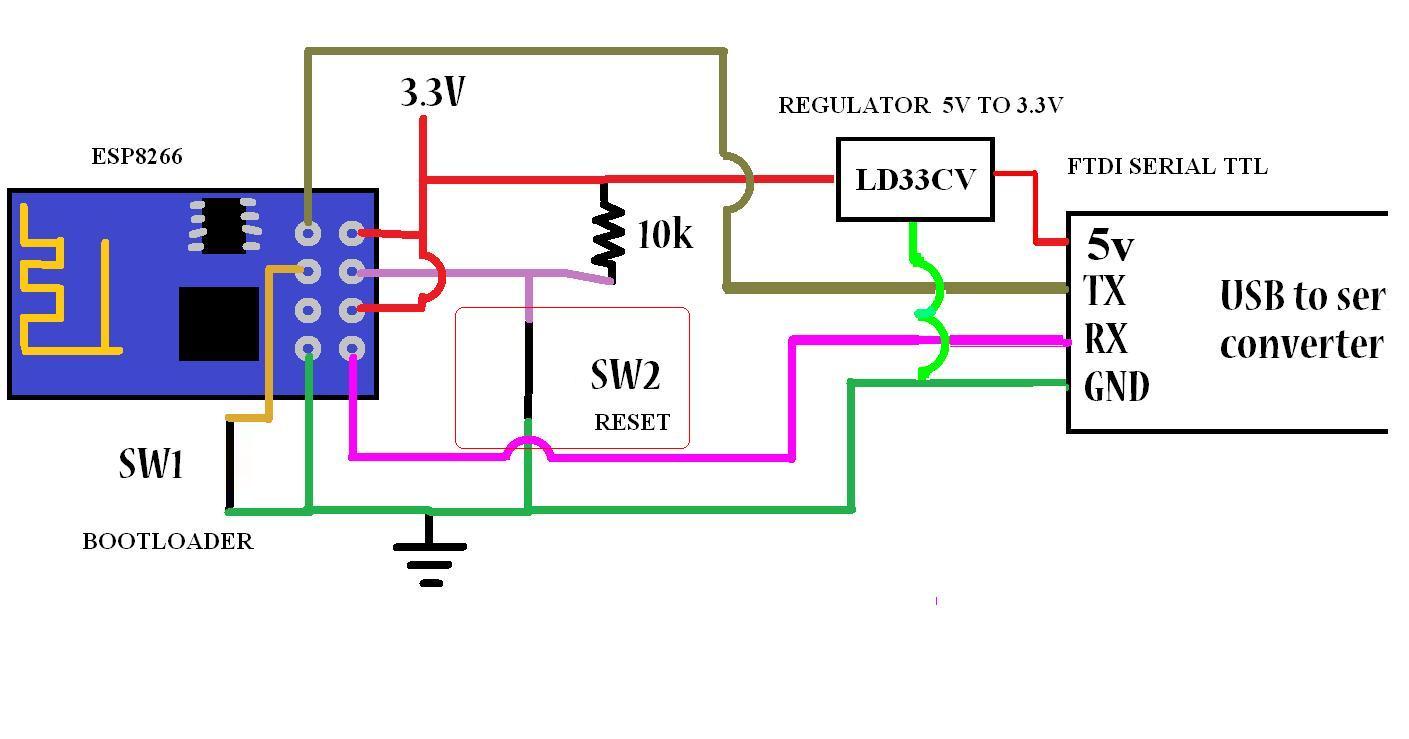

Conexiones
SW1 = GPIO 0 (este pin a LOW = Modo Bootloader - ModoProgramacion )
SW2 = RST Reset (un pulso resetea el modulo)
ESP8266 PINOUT
INSTALACION, CONFIGURACION Y PROGRAMACION
Con los siguientes paso usted programara su ESP8266 con Arduino IDE:
Paso 1 . Descargar copiar Boards de Github https://github.com/esp8266/Arduino
Paso 2 . Abrir Preferencias de Arduino IDE y pegar board adicionales
http://arduino.esp8266.com/stable/package_esp8266com_index.json

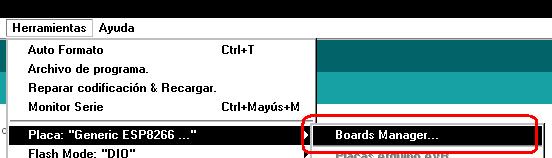

Paso 3. Abrir Board Manager
Paso 4. Buscar ESP8266 en instalar libreria
Paso 5. Abrir Board selecionar y configurar para ESP8266 Generica.
Paso 6. Preparar Codigo como ejemplo Blink utilizando el GPIO 2 como salida.
Paso 7. Colocar GPIO0 SW1 en LOW para colocar modo Bootloader
Paso 8. Un pulso a SW2 (Reset) y SW1 = LOW
Paso 9. Mantener SW1 = LOW
Paso 10. Descargar codigo (Blink)
- Subiendo Código
- El modulo ESP8266 y el FTDI deben flashear
- Codigo subido al ESP8266
Paso 11. Desconectar el SW1 y Resetear con un pulso SW2 (RST)
Paso 12. Modo RUN, el programa debe correr normalmente
Paso 13. Conectar diodo led a GPIO 2
Listo....
En caso de configurar nuevamente el ESP8266 a modo comandos AT con el mismo circuito y el siguiente video los podran configurar por Default, cargar firmware por default.
ESP8266 firmware update with Flasher ESP8266
