Se ha implementado un servidor web con el ESP8266 a diferencia que este tiene un mini scada basado en Gráficos Vectoriales Redimensionables o SVG, se ha tomado una plantilla de servidor web y se ha creado internamente un SVG al cual se le han modificado parámetros referentes a las dimensiones.
Se ha creado un ejemplo basico Tanque de agua con la variable nivel, la variación del nivel es proporcional de 0 a 100%.
Este ejemplo se ha realizado Programando directamente el ESP8266 desde Arduino IDE.
Objetivo de la prueba
1. El modulo ESP8266 requiere conectarse a una red local como Estación.
2. Internamente el modulo durante cada actualización web refrescara el valor random el cual sera proporcional al nivel de nuestro diseño, se han modificado una serie de parámetros en el SVG para realizar dicha animación.
3. En próximos tutoriales enseñare a realizar creación y configuración de los archivos SVG para que realicen sus propias interfaces Scada integradas en el modulo ESP8266.
4. Se realizaran implementaciones con controladores Industriales.
Pruebas Realizadas
Visualización
Materiales
1- ESP8266
2- Regulador 5 - 3.3v
3- Bateria 6.1v
Aplicación funcional

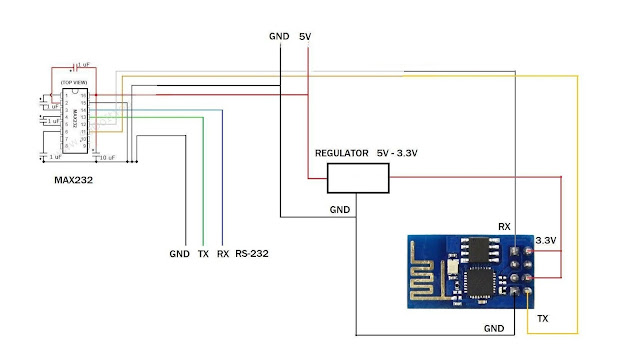

Esquematico de PCB de Pruebas
