Opto 22 es una empresa de fabricación especializada en productos de hardware y software para la automatización industrial , control remoto, y la adquisición de datos . La compañía tiene su sede en el sur de California y es bien conocido en la industria de la automatización y el control de su historia de innovación en el desarrollo del reles de estado y Ethernet basados salida de entrada / sistemas y controladores.
Tomado Wikipedia Opto22.
Pagina Oficial Opto22.com .
Introduccion
Este tutorial Indicara como descargar e Instalar el software PAC Project basic para el diseño creación HMI scada y configuracion en general de estrategias basados en los Controladores
Opto22, luego realizaremos integraciones de Arduino y ESP8266 con Software opto22 ..atentos!!.
PAC Project Basic
Este paquete de software se divide principalmente en 3:

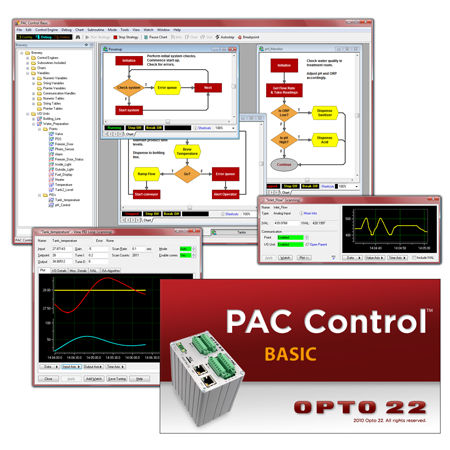

PAC Control Basic
Entrono de creación de estrategia de control utilizando 2 lenguajes de Programación, el tradicional diagrama de flujo y el optoscript similar o derivado de lenguaje c, también permite la creación y configuración de lazos de control PID, las rutinas principales son chart o cartas y permite creacion de Subrutinas.
PAC Display Configurator
Entorno de creación de Scada o HMI se configura la interacción con controladores utilizando un simbol Factory o librerias de simbologia industrial (Pulsadores,actuadores, tuberias,bombas etc ), permite la creación de Graficos de tendencias y configuración de animaciones de desplazamiento cambio de colores etc.
PAC Display Runtime
Esta aplicación publica y corre en en tiempo real nuestro HMI o Scada.
Otros...
PAC Manager
Software de mantenimiento visualuzacion de variables y configuraciones mas especificas para controladores OPTO22.
PAC Sim - Simulador de OPTO22
Opto22 Cuenta con un simulador equvalente a tener un controlador de opto22 solo que corre en nuestro PC y tiene un tiempo de prueba y funcionamiento dado que es un simulador, Pero en su version PAC Project Professional cuenta con SoftPAC el cual si es un controlador en software.
Video de Como Descargar E Instalar PAC Project + Simulador en Windows
Visualizacion de PAC Display Runtime
Como descargar Estrategia - ejemplo de Modbus TCP - IP como Maestro y Esclavo...
Con esta estrategia se puede integrar Arduino y ESP8266 via Modbus TCP IP..
Con esta estrategia se puede integrar Arduino y ESP8266 via Modbus TCP IP..
Otras pruebas realizadas a Software Y controladores Opto22
Controlador SNAP PAC R1
Descargas:
http://opto22.com/
Futuras Integraciones Con Arduino y ESP8266 via TCP IP
